3PDT

1

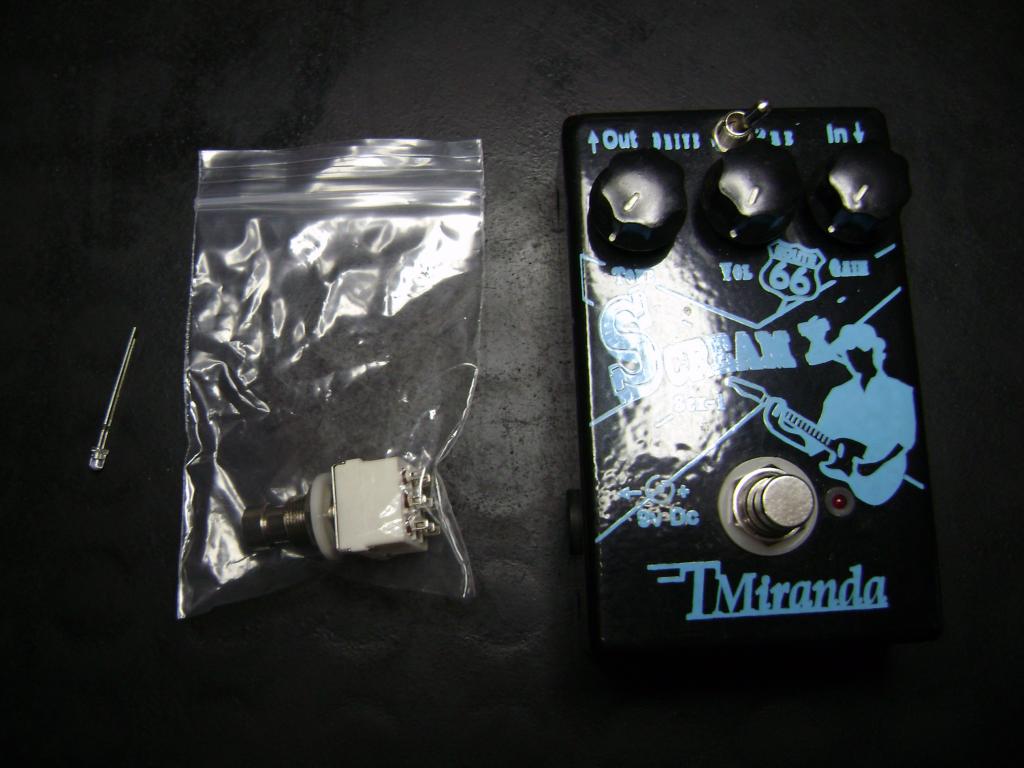

Faz tempo que a chavinha 3pdt de um overdrive está me deixando na mão. Começou com algumas falhas e por fim simplesmente não ligava mais o pedal e ficava só em bypass. O pedal é relativamente novo e tem bem pouco uso. Não culpo o fabricante. Sei por experiência que a “loteria” dos componentes é rara, mas acontece. Sem me preocupar muito coloquei o pedal de lado e mandei vir uma chave nova. O pedal até ganhou pó de tanto que esperou. Foram 2 meses esperando, é mole? Mas tudo bem. Aproveitei para também por um led azul brilhante que é muito mais a cara do pedal. Resolvi fazer um post e dar algumas dicas que completam o anterior.

Quem leu com calma e carinho vai lembrar da malha para dessoldar. Comecei por tirar os fios da chave. Como funciona:

2

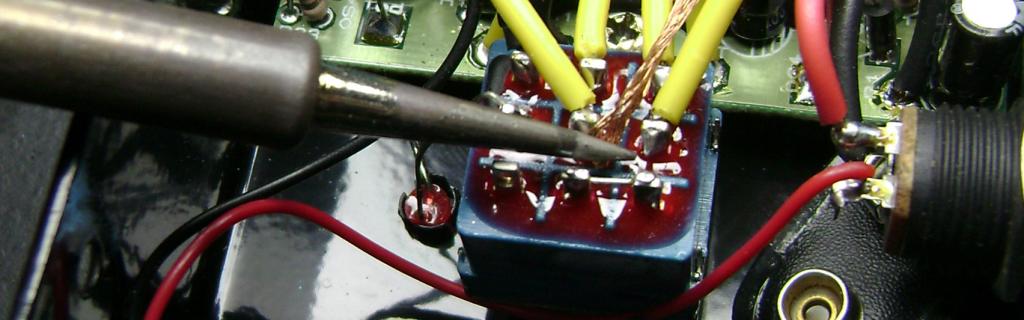

É só dar calor em cima da malha e encostar a danada na solda que deseja tirar. Não compre mais que um rolinho pois dura bastante. Se você compra muitos eles vão oxidando aos poucos e quando acaba de usar o primeiro, os outros já nem pegam mais a solda.

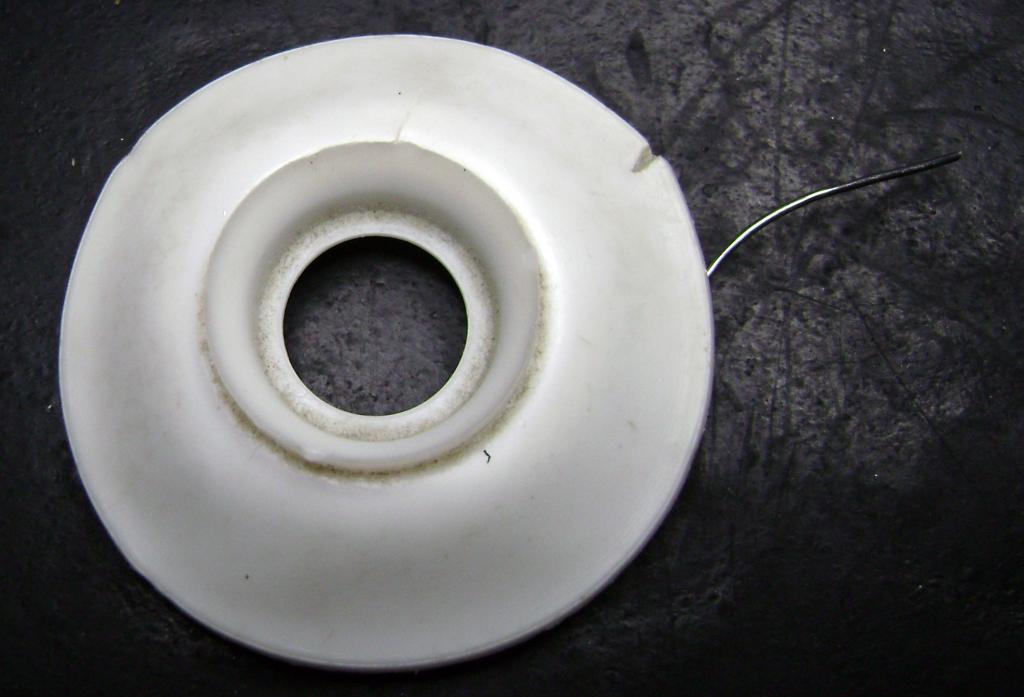

Quando acabar não jogue o rolinho fora. Eu uso os meus com fio de estanho enrolado para não ter aquela chatice de ficar pegando do rolo grande. Com o tempo junte vários e enrole diferentes bitolas de fio:

3

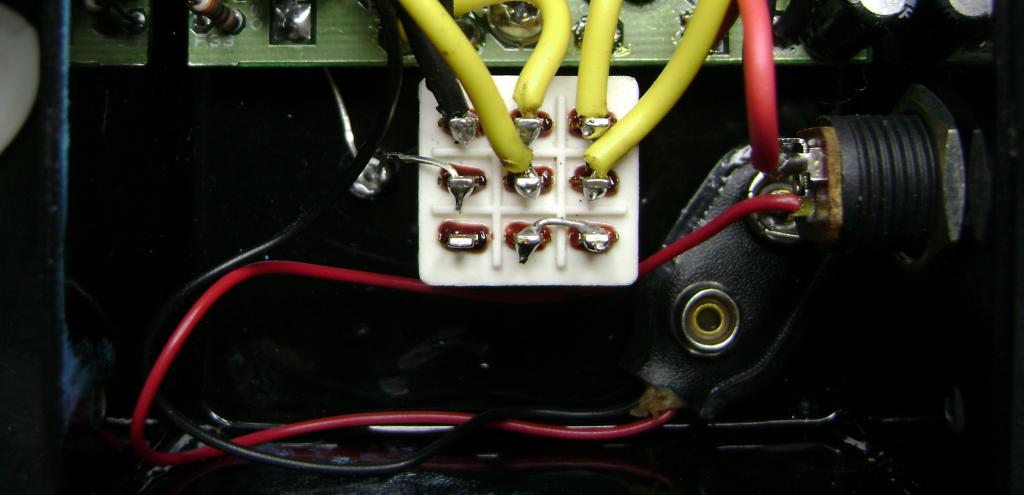

Aqui o trabalho concluído com tudo no lugar. Foi só plugar tudo, testar o led, chaveamento e fazer a festa.

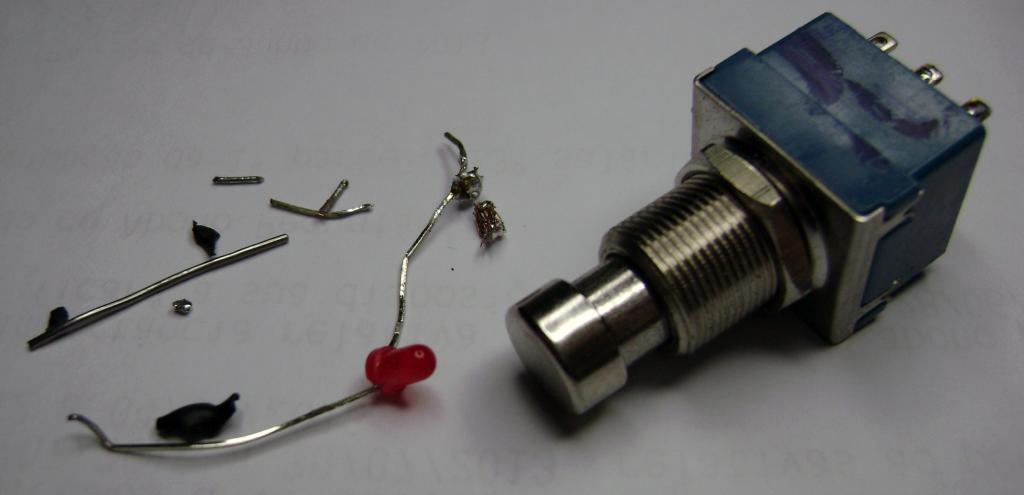

4Os restos do massacre…

5

Anúncios

Vale a pena montar?

Vale a pena montar? Esta é uma pergunta que muita gente faz. Sim, vale. Tem qualidade? Sim, muitas vezes melhor que muita coisa de marca. Mas então qual é o grande problema em montar?

O problema para quem quer montar um pedal ou amplificador é o investimento. Ou construímos coisas muito amadoras com um equipamento xing-ling, ou então montamos um laboratório com condições mínimas para ter resultados satisfatórios. É aí que a coisa começa a ficar cara. Para quem quer fazer um pedalzinho não compensa tudo isso. É melhor comprar pronto ou ter algum conhecido com um laboratório disposto a ajudar. Também é necessário ser caprichoso para conseguir bons resultados.

É preciso responder as perguntas:

Você quer montar circuitos esporadicamente?

Você quer ter uma linha de produção?

Você quer ter condições de fazer e reparar pedais e amplificadores bem como variados circuitos eletrônicos do dia-a-dia?

Quando montei a minha bancada optei pela terceira pergunta. Hoje tenho um laboratório modesto capaz de realizar as mais diferentes montagens e reparações. Consigo trabalhar com praticamente qualquer pedal ou amplificador. Também tenho essa estrutura para montar os pedais quando me dá vontade, mesmo que atualmente tenha deixado de lado um pouco. Toda a manutenção da parte elétrica das minhas guitarras sou eu que faço. Também todos os reparos e alterações nos circuitos dos pedais e amplificadores que tenho em casa ficam por conta da minha bancada. Quem gosta de eletrônica e quer ter essa versatilidade na hora de resolver pequenos problemas se liga nas dicas.

Um laboratório nunca está completo. Sempre é possível melhorar. Mas para a maioria dos casos vamos precisar de coisas básicas para poder efetuar os trabalhos.

Primeiro: Tenha uma mesa livre só para isso. Monte a sua bancada longe de computadores, roupas, enfeites. É preciso espaço dedicado para trabalhar.

Agora que já tem a sua mesa reservada é bom começar com algo que considero fundamental:

borracha

Borracha. As placas de borracha são vendidas ao metro em qualquer loja de lonas, couros e tapetes. Compre o suficiente para forrar a sua mesa. É muito melhor para trabalhar. É aderente, não conduz eletricidade, protege a sua mesa, é fácil de limpar e não estraga com qualquer encostão do ferro de solda quente ou objetos cortantes.

Com a nossa mesa pronta agora vamos para os acessórios e por fim a alma do seu cantinho de trabalho. O próximo passo é ter um lugar para concentrar e organizar todas as suas coisas:

gavetas

Em lojas de decoração, 1,99 e mercados encontram-se essas caixas com gavetinhas. Em lojas de eletrônica vendem caixas de metal com gavetas em um plástico bem duro, mas como são específicas acabam saindo caro. Lembre-se que este é o começo e não precisa mais do que uma com 16 gavetas como a da foto.

luz

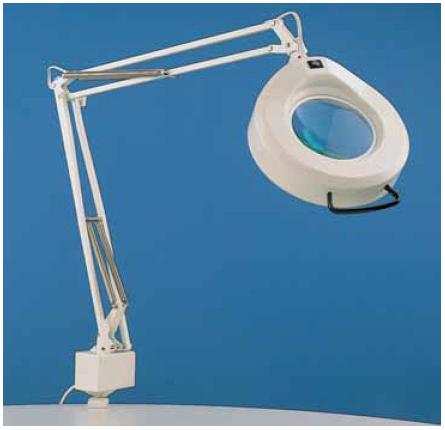

A luz é tudo ao trabalhar com componentes tão pequenos. Não precisa logo comprar uma com lupa como a da foto, mas utilize uma luz forte que ilumine bem toda a mesa.

Agora listo aqui acessórios diversos que são muito úteis:

alicates

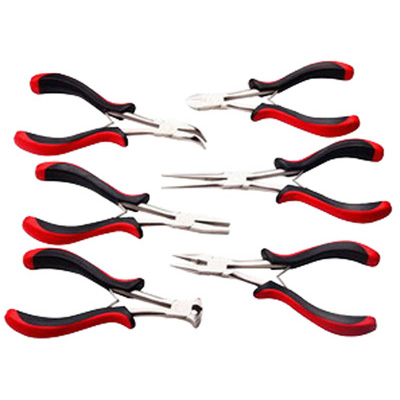

Os alicates são os seus melhores amigos. Para começar o ideal é ter um bom alicate de corte e um alicate de ponta. Compre os de boa qualidade. Alicates vagabundos enferrujam e perdem o fio com facilidade. Pode adicionar na lista um pequeno estilete.

pinças

Kit de pinças. Em toda a casa de componentes eletrônicos tem. Comprei um kit igualzinho ao da foto e tenho faz um tempão. São as suas aliadas na hora de soldar e trabalhar com as pecinhas.

suporte

Suporte para placas. Ajuda muito na hora de soldar e as mãos ficam livres para o ferro e a solda. Tem muitas utilidades.

palha

Palha de aço grossa. Este tipo de palha de aço é inox e dura muito. Em casas de eletrônica vendem uma dourada “própria” que é muito mais cara e enferruja. Para quem não sabe, é a melhor coisa para limpar a ponta quente do ferro. Remove totalmente a solda, fica limpinha e brilhando, não estraga nada. As esponjas vegetais que acompanham os ferros precisam estar molhadas para limpar o ferro. A esponja molhada em contato com o ferro quente estraga a ponta. Oxida. Ela fica preta até não soldar mais. E também não duram nada. Vai de palha de aço. Um pacote igual ao da foto vem com umas 4. Coloque uma em um pequeno pote de vidro e as que sobram dê aquele brilho nas panelas em casa.

cobre“Malha” ou fio para dessoldar. É uma malha de cobre onde se encosta o ferro quente e encosta na solda. Ela suga a solda para dentro da malha. Também existem aqueles dessoldadores por sucção, mas acho meio complicado trabalhar com eles. Quando a solda já está velha e não funde direito eles não resolvem o problema acaba chegando calor demais na placa. As trilhas vão pulando igual pipoca. Utilize os sugadores quando tiver muita solda para tirar e se a mesma estiver em bom estado.

solda

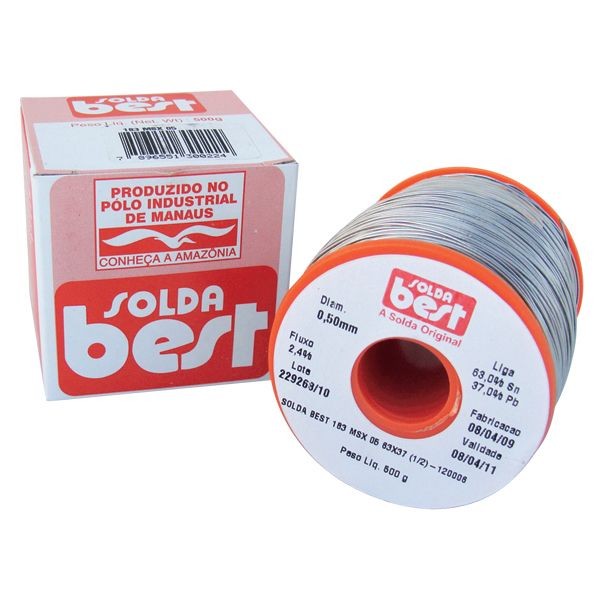

Não compre fio de estanho ruim daqueles vendidos em mercados e lojas de materiais elétricos. Compre fio próprio para soldar componentes. Encontrei uma ótima relação custo/benefício com a solda nacional 183 MSX. Eu uso fio 0,5mm e 0,8mm. Mais grosso que isso não fica legal para eletrônica, vem estanho demais na hora de soldar.

alcool

Depois de soldar sempre limpe a placa. Álcool de cozinha não serve. Use álcool isopropílico. Ele é bom para remover restos de fluxo que a solda solta e que deixam a placa toda melada. Pode ser usado para limpar placas, componentes e algumas das ferramentas da sua bancada. Uma garrafinha igual a da foto custa em média 3 reais e dura muito.

proto

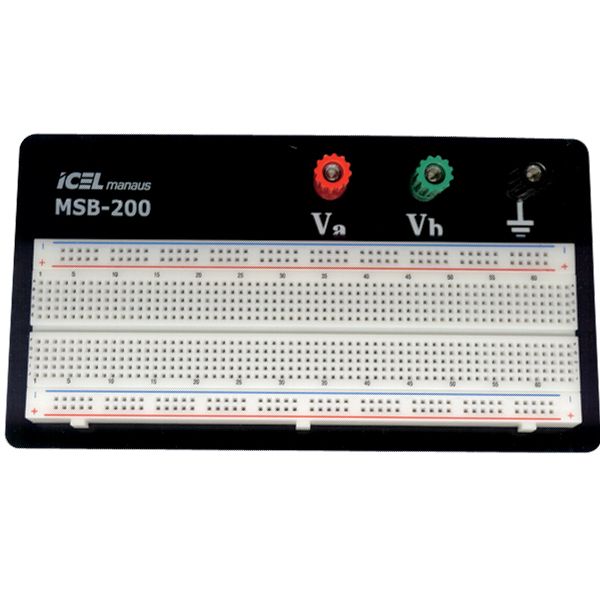

Protoboard. Para inúmeros testes e projetos é bom ter uma. É tudo mais simples. Não precisa sair montando o circuito sem ter a certeza se funciona ou não. Com ela é só encaixar e testar. Também é o tipo de coisa que só se compra uma vez.

comps

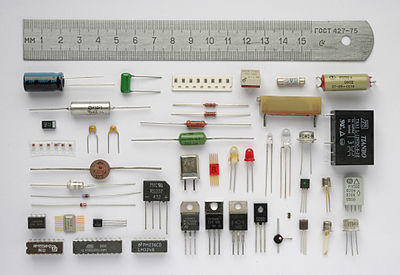

Componentes diversos. Para começar compre um lote sortido de componentes. Comece com resistores, capacitores, leds, diodos,transístores, alguns reguladores de tensão e circuitos integrados ampops.

Bem. Agora já estão listadas quase todas as peças que farão toda a diferença no seu trabalho. Reservei a parte final para falar do coração de tudo:

esta

Estação de solda. Mas não posso comprar apenas um ferro? Existem ótimos ferros por aí. O problema é que não estão acompanhados de um controle de temperatura. Uma estação de solda te dá grande segurança. Dá para fazer testes e determinar o melhor ponto de fusão para o estanho que for usar. Uma estaçãozinha com temperatura controlada começa nos 150 reais. Um bom ferro sem controle custa 120. Mais vale pegar uma estação e não correr riscos. Calor demais estraga as trilhas de cobre e pode queimar componentes. É bom trabalhar com a temperatura ideal. Recomendo fazer testes até chegar em uma temperatura boa para evitar também soldas frias. O bom das estações é que de brinde sempre vem o suporte para o ferro, o que acho um porre ficar comprando a parte.

fnt

Fonte de alimentação. Não é preciso começar com uma fonte profissional cheia de funções. Tenha no mínimo uma fonte 9v como as que mostrei no blog para começar. Depois é bom ter uma com tensão variável e um indicador visual de tensão. Depois com o tempo pode  investir em uma fonte melhor, de 0 a 30v, com amperímetro e voltímetro, regulador de tensão e corrente.

multi

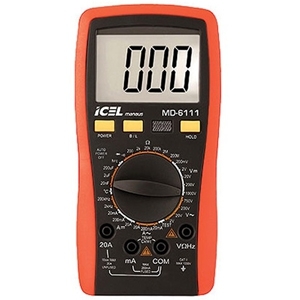

E para fechar, o equipamento mais útil de todos no dia-a-dia. O multímetro. Com ele podemos  medir quase tudo. Resistores, capacitores, transístores, tensão ac, dc, corrente, etc… É uma mão na roda e quanto mais funções, melhor. No mercado tem multímetro para tudo quanto é gosto e bolso. Eu gosto muito dos da Fluke, mas são os melhores e mais caros. Tenho um multímetro nacional da Icel e não tenho o que reclamar. Eles começam nos 30 reais e podem ultrapassar os 1000 reais. O meu custou uns 150 reais na época e pelas comparações com modelos mais caros posso afirmar que a precisão dele é muito boa. Já tem uns com função USB para passar para o computador as leituras e tudo mais, muito legal. Tanto os digitais como os analógicos são legais. Gosto dos analógicos para medir motores e tal, coisas que com um digital fica difícil medir pois oscilam demais.

Como falei no início, um laboratório nunca está completo. A lista de equipamentos é infinita. Para quem quer começar algo com qualidade o que foi aqui listado já salva a vida. A lista que coloquei aqui é um resumo da minha bancada de trabalho. Tenho uma ou outra coisa a mais, mas sem essas aqui indicadas fica difícil trabalhar. Não podemos esquecer que tudo é investimento. Não montei em um dia. São anos comprando equipamentos. Comecei a minha brincadeira lá por 2002 e estou até hoje dando um “up” aqui na tralha. Devagar e sempre.

Faça também o seu cantinho da eletrônica e seja feliz. =)

Limpeza já!

vassouraguitarra

Sinceridade na resposta. Você limpa a sua guitarra?

Muitos guitarristas pensam que toda e qualquer manutenção em seu instrumento é coisa para o luthier fazer. Eu não concordo nem um pouco com isso. Você não tira o pó do seu computador e objetos pela casa? Não vejo motivo para não fazer o mesmo em seu instrumento musical. É claro que sujeiras profundas entre trastes ou manchas devem ser tratadas por profissionais. Mas no uso normal o instrumento fica cheio de pó e também cheio de meleca (sebo e suor) que sai do nosso corpo. Em um médio ou longo prazo o instrumento vira um gigante depósito de bactérias e também um lugar propício à formação de fungos e ferrugem que vão comprometendo os metais e também o acabamento do instrumento. No caso de instrumentos claros é um pesadelo e fica tudo amarelado ou com manchas pela madeira e pintura. Não, isso não é ser “relic”, “vintage” ou “style”, é sujeira mesmo. A diferença para instrumentos “judiados” pelo tempo é que mesmo com a limpeza houve um desgaste natural de todos os materiais. Não confunda estilo com porquice. Pensando nisso resolvi passar algumas dicas para a limpeza de instrumentos de cordas:

Você vai precisar de…

Três flanelas

Detergente NEUTRO para lavar louça

Água limpa

Isso é o básico que você vai precisar para uma boa limpeza.  O primeiro passo é molhar um pouco uma das flanelas apenas com água e torcer bem. Ela deve ficar apenas úmida e não molhada. Passe pelo corpo e braço da guitarra. Não esqueça da escala pois é onde junta mais sujeira:

pano No braço agora  você já pode passar uma flanela seca. Para o corpo pegue uma flanela nova e coloque em um recipiente com água e um pouco de detergente neutro. Torça bem! Passe pelo corpo, depois passe a flanela apenas úmida que você usou no braço. Depois é só passar a flanela seca. Essa limpeza simples remove gorduras e pó do instrumento. A dica vale para instrumentos com corpo e braço envernizados ou pintados. Em caso de um instrumento encerado não faça isso pois a madeira está mais exposta e os poros podem absorver a umidade e acabar empenando o seu instrumento.

Muita gente utiliza lustra-móveis ou ceras automotivas para dar brilho ou polir os instrumentos. Eu não recomendo pois mesmo que tenhamos a lista completa de reagentes destes produtos, não sabemos a natureza química do acabamento do nosso instrumento e isso pode comprometer não só a estética como a funcionalidade do mesmo. E também algumas ceras são muito abrasivas e deixam riscos permanentes. Por isso faço uma limpeza simples. Se quer algo ultra limpo aí sim recomendo levar para o luthier que vai te devolver o instrumento zero km igual quando você o viu penduradinho na loja sorrindo para você.

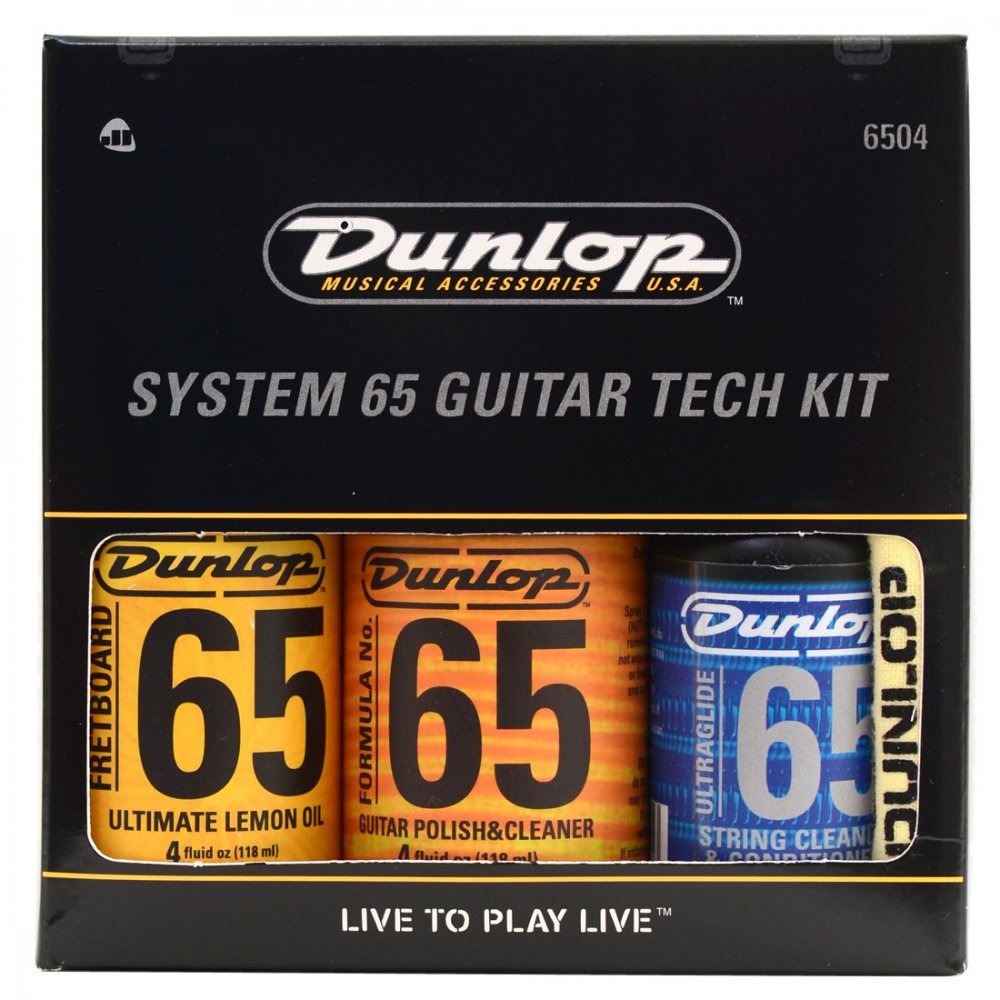

Quem quer se aprofundar na arte da limpeza eu recomendo esse kit da dunlop que vem com ótimos produtos já pensados para isso e ainda com instruções de uso:

limpeza

Devo dizer que não é muito barato, mas rende várias limpezas e um bom instrumento merece, não acha?

Para as cordas continuo com a dica de usar o WD-40 que já falei em outro post.

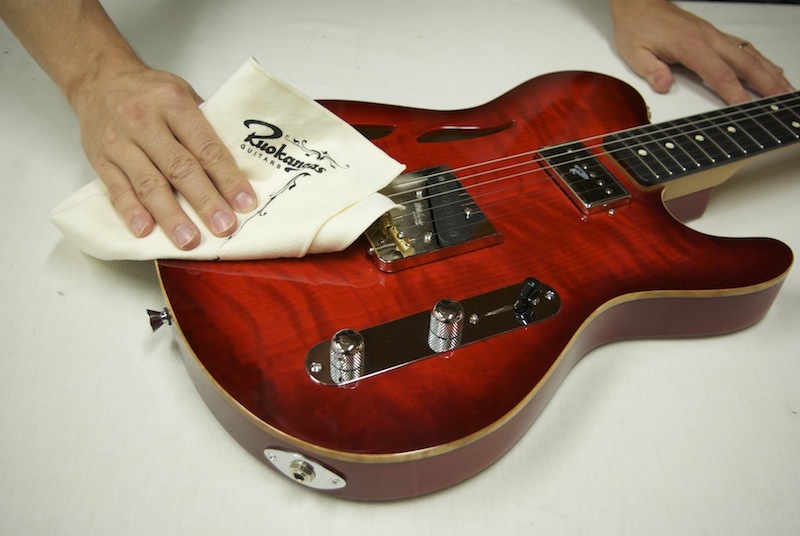

Ter sempre flanelas macias em casa é uma ótima forma de manter o seu instrumento sempre brilhando. Sempre depois de tocar passe a flanela na sua guitarra. É só trocar de flanela de tempos em tempos. Normalmente ao lavar elas vão ficando muito ásperas, por isso compre logo umas 5 para ir trocando.

telelimpa

E lembre-se:

Nunca deixe de tocar o seu instrumento. Para te dar o som dos sonhos ele não pede muito de você, só um pouquinho de atenção. Capa para Amp

Lojas e Cordas

guitar-strings_01



Poderia ser apenas um post falando sobre os preços das cordas, coisa que dispensa comentários. Mas não…

Tenho alguns conhecidos que trabalham em lojas de instrumentos musicais aqui pela cidade. Sempre que procuro algo em especial dou uma ligada ou mando um e-mail para eles, e assim que pinta o que procuro vou dar uma investigada pessoalmente para ver se vale a pena.

Tempos atrás estava procurando uma guitarra que andava bem na pilha para comprar. Rodei algumas lojas e nada. Até que parei na loja onde um conhecido trabalha e disse para ele me avisar quando chegasse algo dentro do que eu procurava. E assim foi. Passadas duas semanas ele me liga e pede que vá conhecer alguns modelos novos que ele tinha por lá. Na falta de tempo acabei indo num sábado pela manhã dar uma olhadinha no que tinha chegado. Pego a guitarra e começo a tocar….

Entendo que ele além de meu “amigo”, é vendedor e precisa garantir o seu. Eu ali tocando e ele solta a seguinte pergunta:

E aí, animal a guitarra, não?

Eu tive que ser sincero…

Não, não sei. Vocês deviam ter vergonha de ter instrumentos que custam milhares de reais com cordas totalmente enferrujadas. Como esperam que alguém consiga realmente sentir o som da guitarra com as cordas nesse estado?

cordas

Ele não me levou a mal pois somos conhecidos faz tempo e se comprometeu a falar com a cúpula da loja e bla bla bla. Isso que é uma das maiores lojas da região…

O custo para por um encordamento novo, mesmo que do mais vagabundo, é extremamente baixo para as lojas. Já basta a exploração que estamos sujeitos pelas lojas na compra de um instrumento importado.

A guitarra em questão custa 650 dólares lá fora. Na referida loja estava por 4650 reais. Por uma guitarra Mexicana… O problema do Brasil não são os altos impostos nem a burocracia da importação, mas sim essa fome descontrolada das lojas em ter lucros estratosféricos que passam dos 300%. E para piorar é um país sem lei. O mercado pode colocar os preços que bem entende e o consumidor que se vire para pagar. Pagar  o preço de um carro por um instrumento que não vale nem a metade do preço de uma lambreta.

E não é só o problema de pegar uma corda enferruajda e não sentir o real som do instrumento, é o perigo chamado ferrugem. A ferrugem se alastra por trastes, saddles e pólos dos captadores. Você compraria uma guitarra de 4 ou 5 mil reais com cordas enferrujadas e com indícios de ferrugem em parafusos ou em outras partes do hardware fixo da guitarra? Certamente que não!

3d

Recomendo a todos que fiquem de olho nisso. Mesmo que entre na loja sem intenção de comprar. Se viu, fale na hora, comente na internet. É preciso acabar com essa máfia que não respeita o músico Brasileiro.

E tenho dito! smile





Achados do Gambiarras

luthier

Para este mês o site escolhido é um blog de um luthier de Fortaleza que acompanho faz tempo. O cara é muito bem humorado e extremamente caprichoso. Lá ele publica os trabalhos que faz par clientes e também trabalhos em seus próprios instrumentos. Fala de detalhes de cada marca, defeitos, e mostra coisas que muitas vezes pensamos que não influenciam em nada mas que podem fazer toda a diferença. Gosto da sinceridade e transparência. Não esconde o jogo. Se pudesse levaria as minhas guitarras para ele também!

Cuidado! Luthier Trabalhando!
