Stratocaster Rewiring

Já fazia um bom tempo que uma das minhas guitarras pedia uma reforma na parte elétrica. Uma guitarra de 2002, que a última vez que lembro foi trocada a chave seletora em 2005 pois a original era muito fraquinha e já tinha entregado a alma ao criador. Como foi por muitos anos a minha única guitarra, nunca abri para cuidar da elétrica dela, confiando sempre aos luthiers por onde ela andou. É verdade que não fizeram um trabalho ruim, mas foram substituindo as coisas que iam estragando assim no escuro. O resultado foi uma elétrica genérica com potenciômetros diferentes entre si, bem como fios de cores e espessuras diferentes. Resumindo, um carnaval.

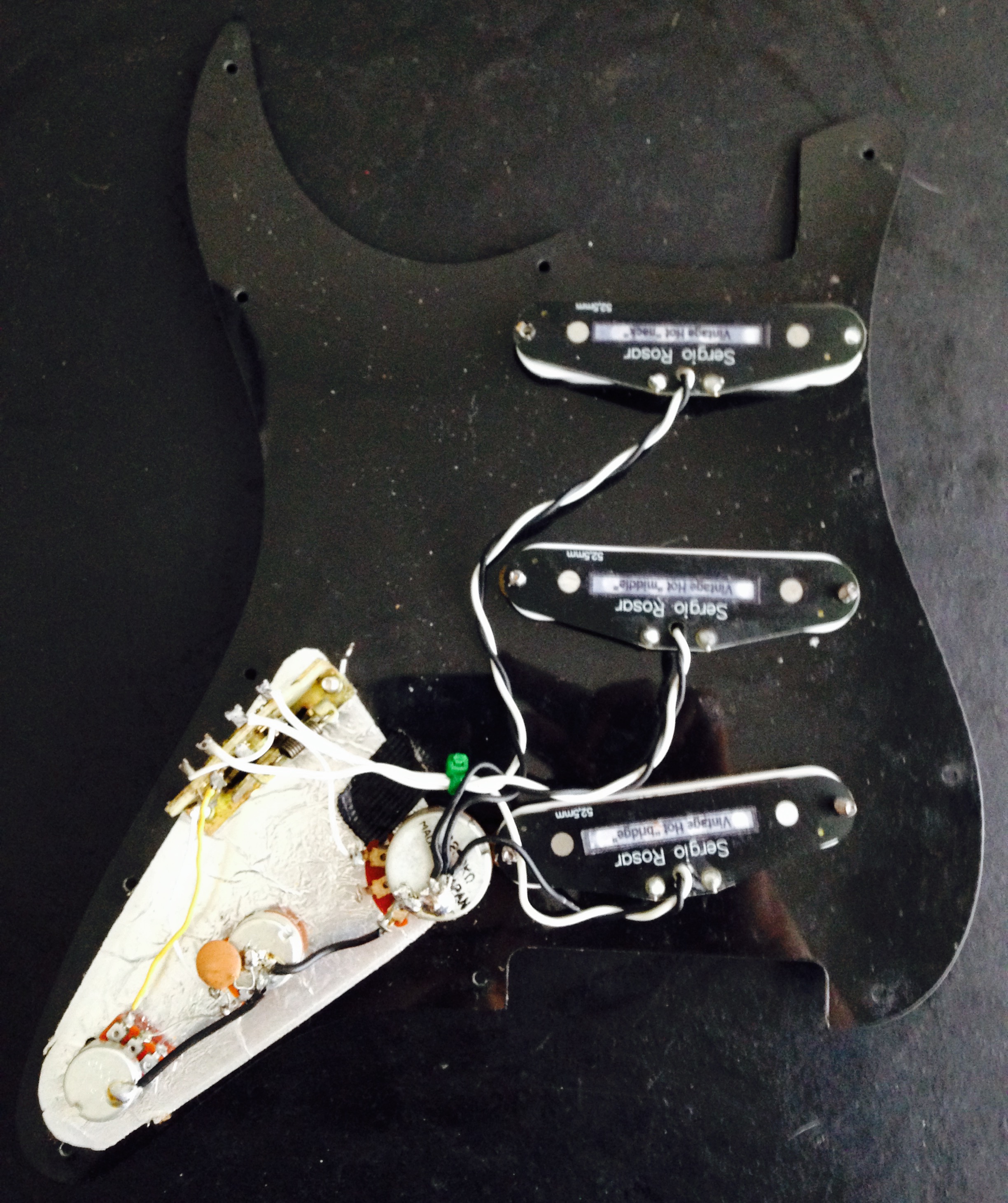

FullSizeRenderComo se passaram mais de 10 anos e a guitarra em questão também mudou de país, de casa várias vezes, meses atrás abri apenas afrouxando as cordas e colocando um limpa-contato na chave que já dava ruído ao trocar de captadores. Por fim resolvi refazer toda essa bagunça e por tudo novo da minha maneira. Como é possível ver na foto, além da inconsistência de componentes, aparecem pontos brancos parecidos com poeira na parte preta do escudo. São fungos. A umidade tomou conta de tudo e embora não apareça na foto, os potenciômetros e principalmente a chave seletora escureceram muito o metal por causa disso. Retirei tudo e fiz uma limpeza no escudo e também no interior da guitarra. Hoje moro em um lugar onde não sofro com esse problema, então sei que esta reforma vai durar.

Com as peças em mãos comecei a pesquisar a melhor maneira de montar tudo de uma forma caprichada e o mais limpa possível. Foi quando me deparei com um trabalho de elétrica de luxo do Emerson Custom:

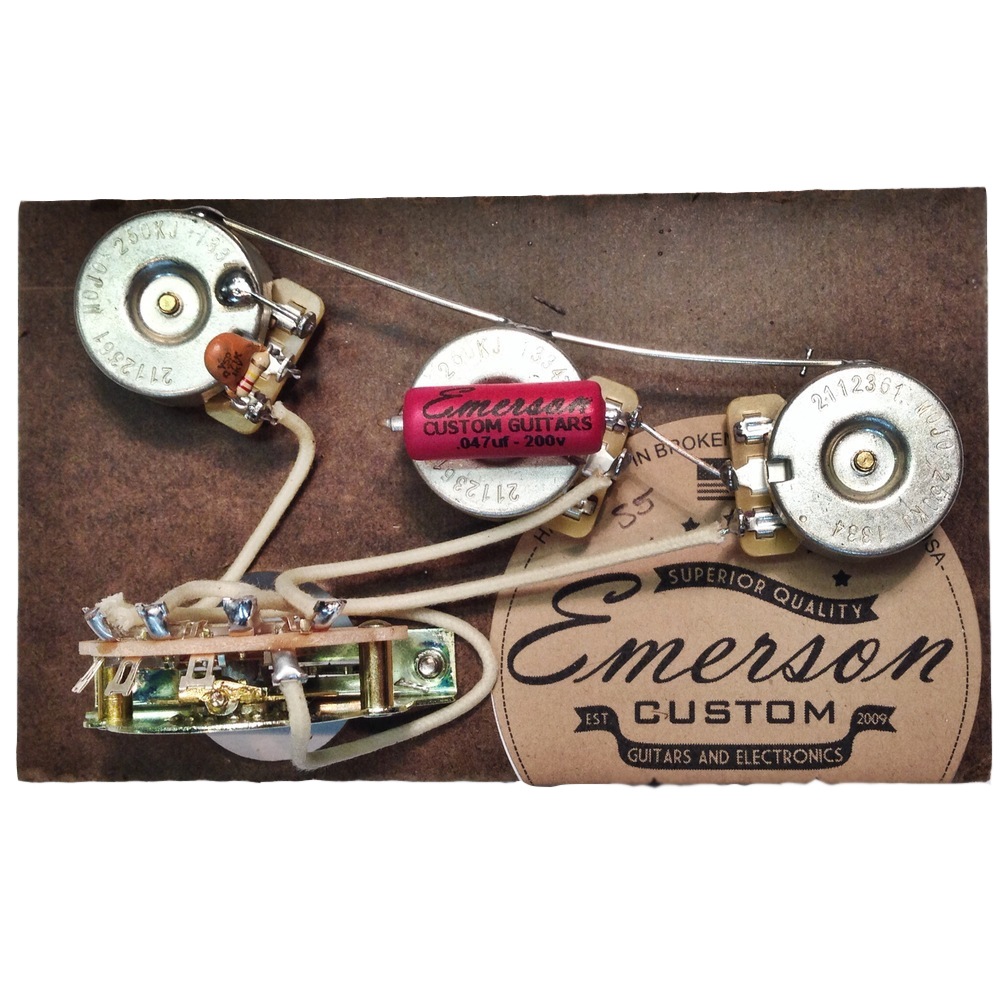

emerson

Muito interessante a qualidade das peças e também o capricho na construção. Um kit como o da foto “Plug and Play” custa em média 75 dólares. Como já tinha as peças e não estava disposto a dar nenhum centavo por algo montado me inspirei nesse rico trabalho e o resultado foi muito interessante.

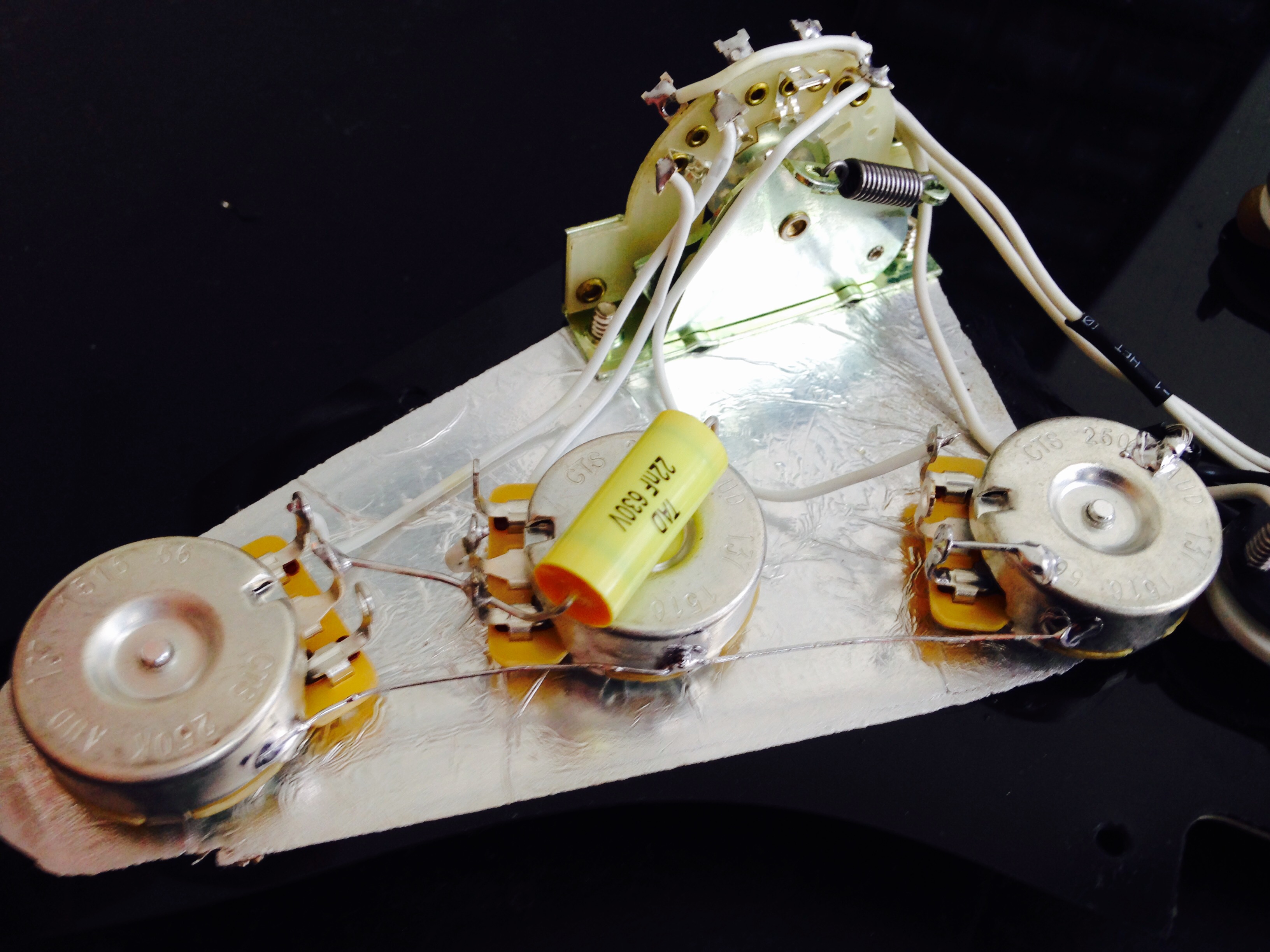

2

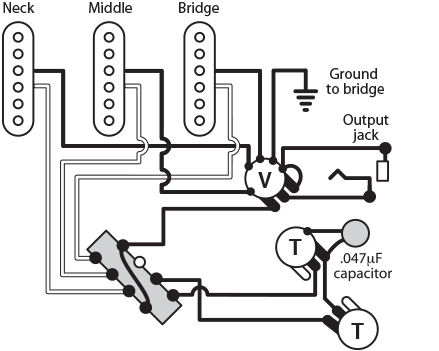

Para quem tem interesse em realizar esse procedimento ou apenas estudar, aqui fica o modelo de ligação para Stratocaster que usei:

2001
