Les Paul Rewiring

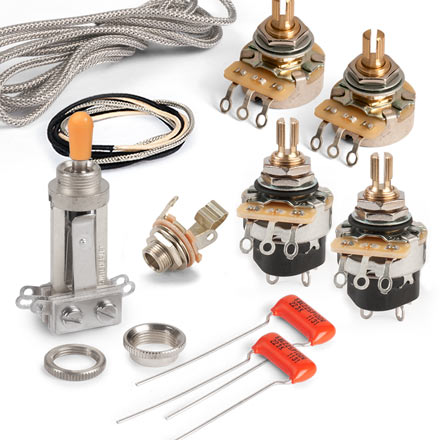

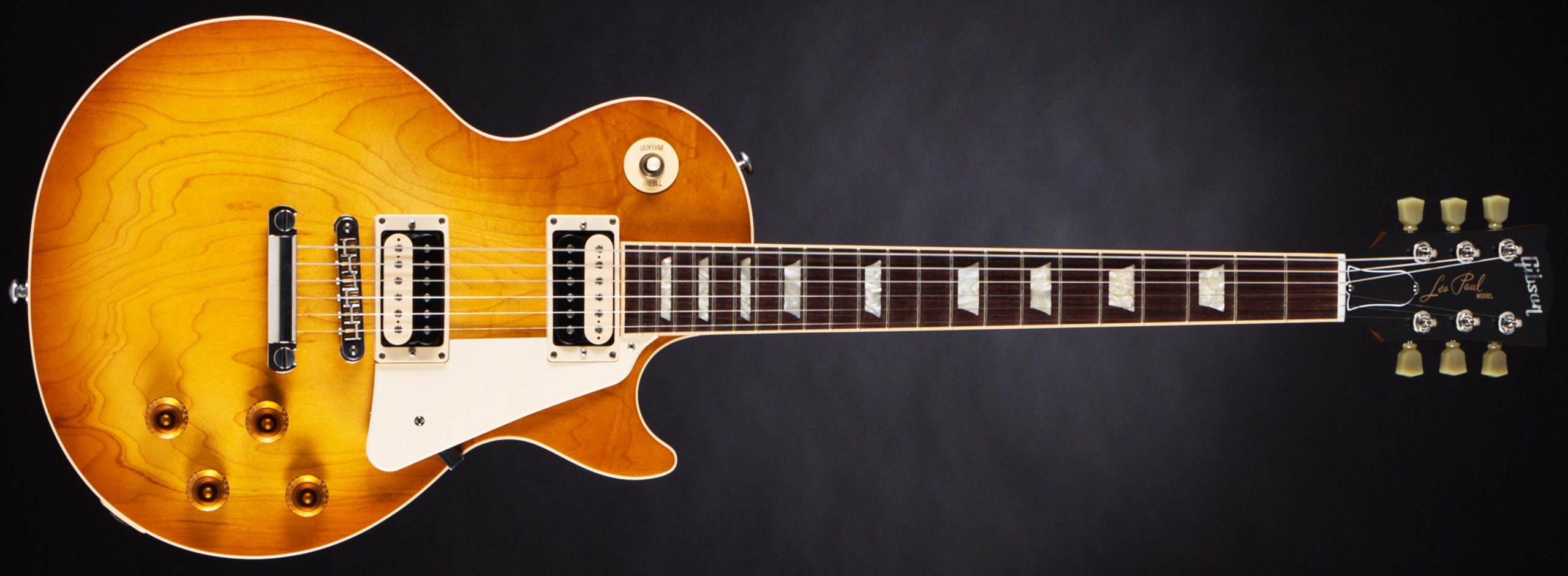

Já compartilhei aqui pelo site dois “rewiring” em Stratocaster que realizei. Hoje falo um pouco sobre Les Paul. Após adquirir a minha atual Les Paul, senti a necessidade de utilizar todo o potencial dela através da parte elétrica. A ligação original dos captadores não permitia “Splittar”, ou seja, selecionar uma única bobina de cada captador. Eu também não tinha potenciômetros “push” adequados para isso. Foi então que comprei um kit completo na StewMac para realizar esta cirurgia:

Como o kit traz tudo que é necessário e da mais alta qualidade, removi toda a elétrica antiga, incluindo fios e jack e instalei todos os componentes zero km. Como falei anteriormente, esta modificação necessita de potenciômetros com uma chave, que é acionada quando puxamos o knob para cima. Já comprei o kit que contempla isso e os dois potenciômetros de Tone possuem esta função.

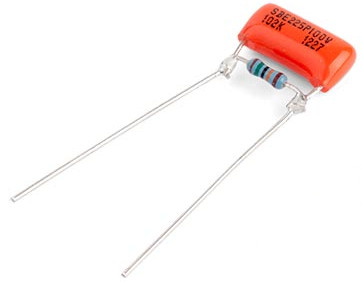

Aproveitei e comprei também um par de “Treble Bleed” que assim como os capacitores de tone, são Orange Drop.

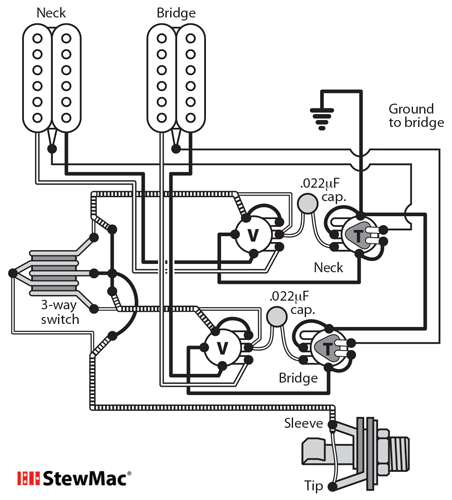

A StewMac oferece um esquema super simples e bem organizado de como realizar todas as ligações. Lembrando que este esquema sugerido faz o Split apenas da parte de fora dos captadores. Para a parte interna a ligação muda, mas para o meu uso ficou legal o som assim e por enquanto não vou alterar.

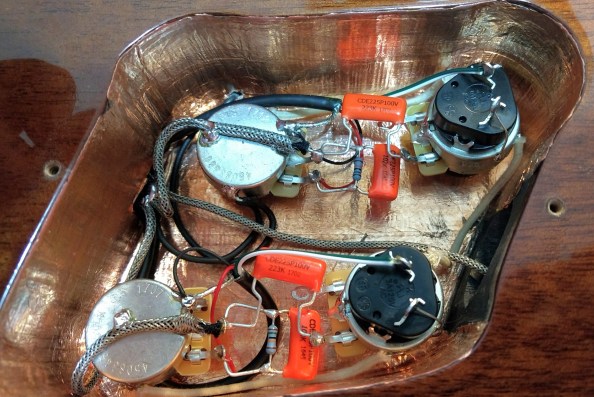

O resultado antes de colocar aqui, publiquei em alguns grupos no Facebook para debate. A dica que dou é fazer com muita calma e estudar bastante o esquema antes e entender o que cada ligação faz. O risco de erro diminui muito e o negócio funciona de primeira!
