Vox 847 Mods

Pedal-VOX-v847-Wah-02



O meu parceiro de guitarras Rafael Casagrande me entregou o seu vox 847 e pediu para procurar alguns mods para alterar o “Seep range” original do pedal. Por ser um dos pedais mais vendidos da marca, não foi difícil encontrar vários mods diferentes. Acabei escolhendo este aqui que mudando o valor de um capacitor permite vários sons que se combinados com distorção permitem resultados muito interessantes. Além do mod, o pedal também precisava de um reparo no switch de bypass que só funcionava quando queria, cortando todo o som do pedal com frequência. Foi uma boa oportunidade para colocar uma chave DPDT e assim conseguir um bypass sem alterações ao sinal.

2015-04-26 10.25.39

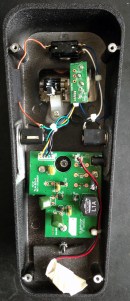

A primeira foto mostra o pedal original. Os pedais de wah da vox e da dunlop normalmente sofrem do mesmo problema. O clip da bateria se não for utilizado, toca na caixa do pedal criando um curto-circuito e estragando muitas fontes. Neste caso foi isolado com fita crepe, o que não acho a melhor opção. Este tipo de fita com o tempo seca, fica dura e custa muito para tirar. O ideal é uma fita isolante  mesmo.

2015-05-01 12.13.14



Este é o resultado final já com a fita, bypass renovado e modificações. Utilizei uma chave on-off-on para alterar entre dois valores de capacitores (10nF e 22nF no presente caso) e o meio, que é off e não adiciona nenhuma mudança ao som, mantendo o pedal no formato original. Vi pela internet muitas modificações que adicionam a chave em locais mais acessíveis do que na lateral do pedal como eu fiz. Como a modificação adiciona componentes externos que ficam “pendurados”, procuro utilizar fio mais curto possível para evitar ruídos. Mesmo assim não atrapalha em nada a tocabilidade e arrumação em um pedalboard. Um pequeno sample do pedal sem modificação e com as duas alternáveis:
