Fender Hot Rod Deville – Transformador de Potência

Fala povo guitarreiro. Antes nunca do que tarde! Como prometido agora vou falar sobre o transformador de potência do amplificador Fender Hot Rod Deville. Quem acompanha o blog e mais especificamente a série de posts sobre este amp vai lembrar que comprei ele fora do Brasil. O tempo em que vivi e utilizei ele no exterior foi só alegria pois nunca tive que pensar em toda essa questão de tensão de rede. Ele originalmente foi feito para 230v 50Hz. Quando cheguei no Brasil mudei para uma cidade 127v 60Hz. Por anos bati a cabeça para resolver o problema. Enquanto não tinha solução, usei um autotransformador que foi resolvendo o problema mas era muito complicado ficar carregando mais uma coisa além do amp que já pesa 35kg. Sem contar que a ligação entre eles tinha que ser uma bela gambiarra e o aterramento era feito com um ponto no chassi, o que tornava o uso ainda mais aparatoso. Teve show que fiz sem aterramento, tomei choque e ainda fiquei aturando um baita ruído no amplificador.
Quando cheguei procurei várias fábricas de transformadores e também construtores e/ou reparadores que na hora do marketing falam que fazem tudo. Sempre que colocava o meu problema davam um pulo para trás. Alguns fabricantes de transformadores até falavam que faziam, mas que com certeza eu ia estragar o amplificador ao instalar. Me tomavam por burro e eu respondia: É bem por isso que estou procurando uma ajuda supostamente “profissional”, muito obrigado!” (tu – tu – tu…)
Eu entendo o medo de por a mão em um amplificador tão caro e modificar a sua versão original para poder funcionar em outra tensão. Duas coisas eram inevitáveis: Trocar por outro ou enrolar novamente o transformador de potência. Recebi sugestões criativas e até engraçadas como acomodar o autotransformador dentro da caixa, mesmo eu falando todo o transtorno que isso me causava. Cheguei até a receber sugestões absurdas de adicionar um transformador isolador, que tinha o dobro da dimensão do que eu já estava usando. Outro motivo para ninguém ter vontade de encarar esse pepino é a falta de informação disponível sobre esse amplificador. É difícil saber as especificações dos transformadores destes amplificadores e a turma prefere não arriscar. Uns até queriam ir no chutômetro medindo as tensões e tentando enrolar um trafo novo parecido. Mas não caí na primeira proposta e continuei firme na minha busca. Quando comprei o Tubescreamer T-Miranda que inclusive está aqui no blog, perguntei para a área técnica deles o que poderiam fazer com o meu amplificador. Não entraram em detalhes sobre o que poderiam ou não fazer, mas me falaram que estavam cheios de encomendas e no momento não poderiam cuidar disso. Para a minha alegria me indicaram uma empresa em São Paulo que vende peças originais para amplificadores de várias marcas, incluindo o meu! Entrei em contato e encomendei o transformador com primário 120v que vem do México. Todos os Fenders que funcionam em 127v no brasil na verdade são para 120v que é a tensão usada nos EUA. Assim que o transformador chegou fiquei estudando por umas duas semanas todas as ligações para não ter erro. Respirei fundo e fui a luta.
O primeiro passo foi retirar com cuidado as válvulas e guardá-las em um local seguro e devidamente ordenadas como estavam no amplificador.

Depois disso o pepino foi tirar com muito carinho o chassi da caixa para a troca propriamente dita.

O legal da produção em série é que a marca pensa em tudo e algumas peças estão prontas para todas as versões. Notem os dois furos que encontrei no chassi após remover o transformador de potência:

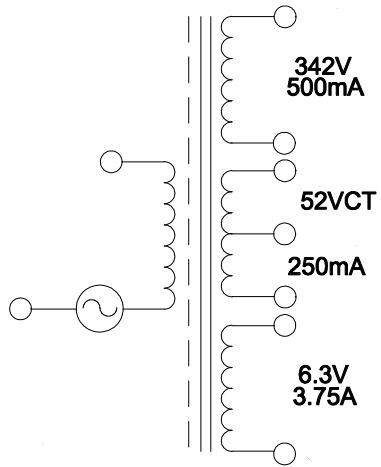

O novo transformador que instalei é menor pois só tem um enrolamento primário, enquanto o antigo tinha três com tensões de entrada de 100v, 230v e 240v.

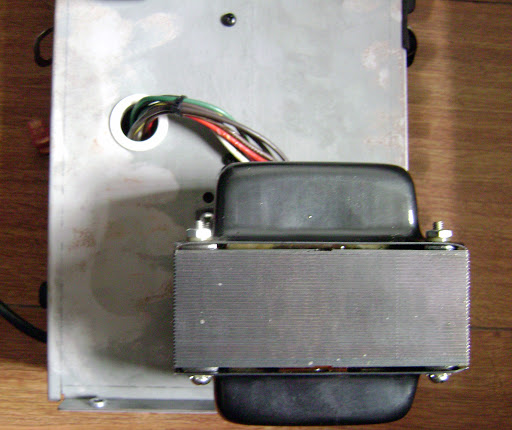

Transformador novo instalado, agora é colocar o chassi no lugar e começar a pensar na ligação dos fios.

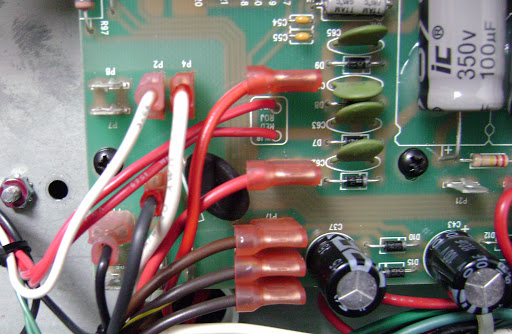

Apesar da “fiarada” respeitar rigorosamente as cores do esquema que acompanha o amplificador, nunca é demais ligar antes o transformador e medir as tensões para evitar surpresas.
Uma modificação que adicionei foi a troca do tipo de tomada:

A modificação consistiu em trocar o padrão europeu de tomadas redondas para o novo padrão “Lula” introduzido no Brasil. Para isso cortei o fio do antigo cabo e aproveitei os encaixes na chave de “liga” com um sindal cerâmico que é muito robusto. Foto final de toda a modificação:

Vale lembrar que a modificação exige a mudança do fusível de 1,6A para 3A.
Depois de tudo conferido, foi só ligar o amplificador e dar uma olhadinha no bias.
Quando terminei, acabei me deparando com algo na internet que tinha procurado por quase três anos:

 Tá, fiquei meio irritado com a coisa mas por outro lado feliz por manter o amplificador com componentes originais. Quem sabe um dia mande fazer um belo transformador para ele com vários primários e instale com chave seletora. A saga não acaba aqui. Existem mais coisas a fazer mas antes de publicar quero estudar bem e realizar com calma para poder sempre passar uma informação definitiva para vocês.

Anúncios

4 comentários sobre “Fender Hot Rod Deville – Transformador de Potência

  1. ola Francisco, Eu comprei um amplificador peavey bandit 75 so que o transformador veio todo ”gambiarrado” voce poderia me informar qual o tipo de fio e o nome do encaixe do fio na placa pra mim comrpar?

    • Olá Diego. Normalmente estes amplificadores utilizam fio AWG18 600v. O encaixe padrão utilizado se chama Faston. Além de comprar estes encaixes é necessário comprar também um alicate para montar eles nos fios. Você encontra tudo isso em casas de eletrônica com facilidade. Um abraço!
      Francisco

    • Sim. mas infelizmente todos os amplificadores Fender no Brasil correm este risco. São projetados para 120v e não os 127v praticados no nosso país. Quem quer manter o aparelho original tem que se sujeitar a isso.
