Fonte para Filamentos

12ax7

Ando vasculhando legal o meu baú de projetos interessantes e na medida do possível vou colocando aqui para que todos possam usufruir também.  O mais difícil é organizar tudo e passar de uma forma legal para quem quer montar. Sem mais conversas, hoje apresento no blog uma fonte para filamentos de válvulas que trabalham com 6,3v ou 12,6v. Como sabemos, as válvulas precisam aquecer para funcionar. A maioria dos amplificadores injeta o AC direto nas válvulas para aquecer os filamentos. Funciona bem, mas por vezes essa solução traz problemas como ruídos, oscilações da rede elétrica e diminuição na vída útil das válvulas. A proposta do esquema que trago hoje é a seguinte: Ter uma fonte DC filtrada, estabilizada, livre de ruídos, que pode ser ajustada ao milímetro para 6,3v ou 12,6v e com um adicional: Uma subida lenta de tensão, permitindo assim ligar os filamentos devagar e prolongar a vida útil dos mesmos. Interessante, não? Vamos ao projeto:

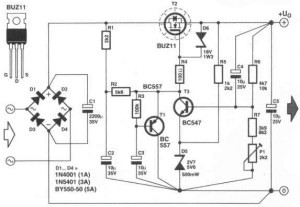

filamentos



A fonte leva componentes comuns e pode ser montada com uma capacidade de até 5A. Recomendo montar para prés ou amps até 15w que utilizam válvulas 12ax7 e EL84. O coração do circuito é o Mosfet BUZZ11 que deve ser montado em um bom dissipador de calor devidamente equipado com pasta térmica e mica isolante. O transformador deve ser 30% acima tanto em corrente como em tensão desejadas. O trimpot P1 faz o ajuste fino da tensão de saída. Como a subida é lenta, o ideal é esperar de 15 a 30 segundos para fazer o primeiro ajuste. Depois disso ligue as válvulas e faça novamente o ajuste para compensar alguma queda de tensão provocada pelo consumo. Feito isso é só alegria.

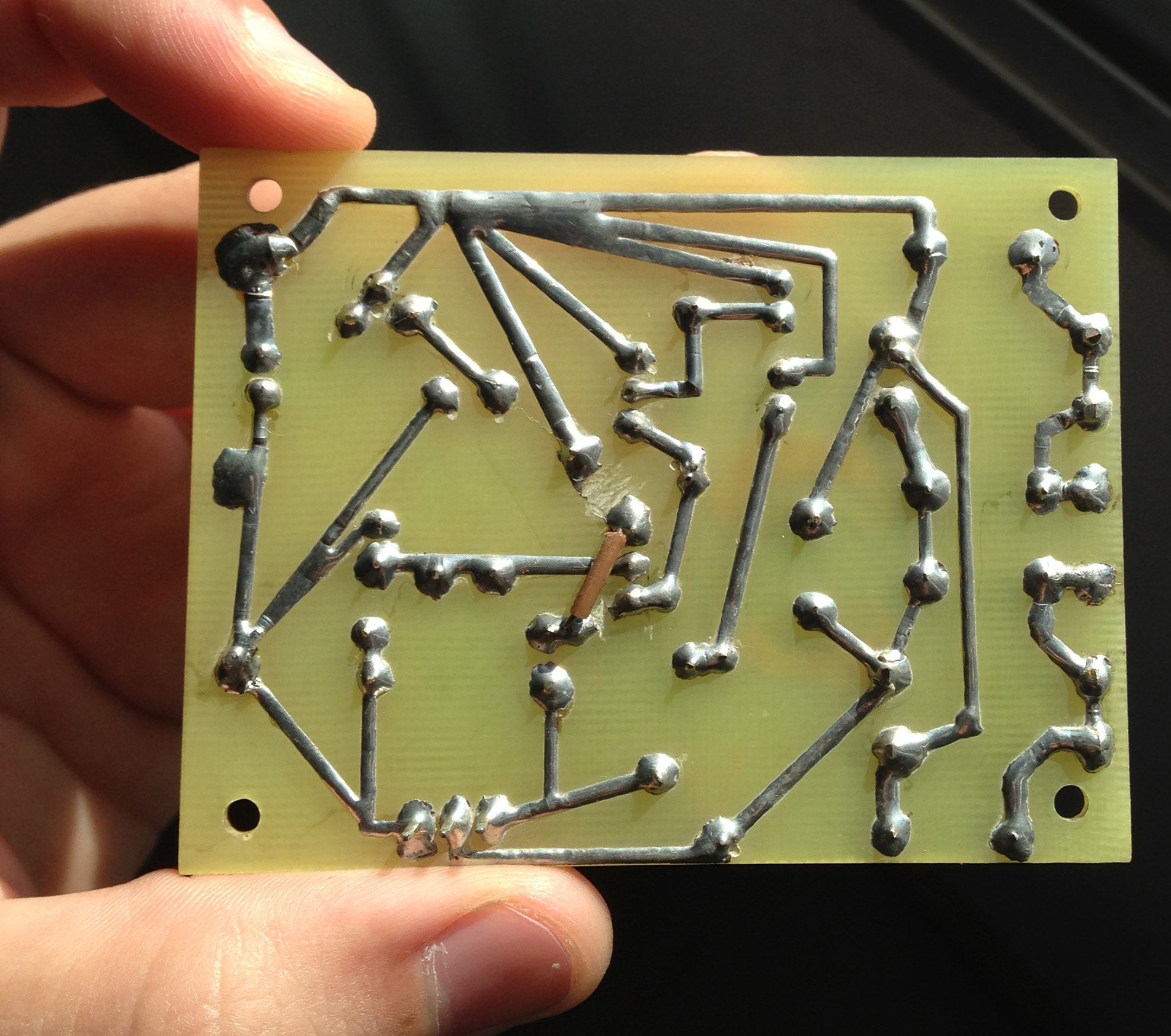

2013-09-08 09.08.20 2013-09-08 09.07.54



Infelizmente não tenho como disponibilizar o desenho da placa pois fiz à mão e não achei o papel para colocar aqui. De qualquer maneira o desenho não é difícil de fazer e se quiser tentar copiar a partir da foto aqui publicada fique à vontade.
